Elektrische Anlagen müssen in allen erdenklichen Situationen sicher funktionieren – nicht nur im Idealfall, nicht im Labor, nicht bei 20 °C und perfekter Verlegeart. Sicherheit entsteht nicht im günstigsten Fall, sondern im schlechtesten Fall:

• hohe Umgebungstemperatur
• ungünstige Verlegeart
• thermische Häufung
• niedrige Netzspannung
• bereits vorgewärmte Leitungen durch Dauerlast

Genau dort entscheidet sich, ob eine Anlage wirklich sicher ist – oder ob sie nur „auf dem Papier“ funktioniert.

Die vier Faktoren, die Leitungen in Zukunft stärker belasten

1. Verlegeart

Die Verlegeart bestimmt die Grund-Strombelastbarkeit Iz. Ungünstige Verlegearten wie:

• Rohr in gedämmter Wand
• Installationskanal
• Steigschacht
• geschlossene Schächte ohne Luftzirkulation

reduzieren die Wärmeabfuhr massiv. Was in Tabelle C noch 41 A trägt, kann in Verlegeart B2 plötzlich nur noch 30–35 A sicher führen.

2. Häufung

Mehrere gleichzeitig belastete Leitungen beeinflussen sich thermisch. Typische Häufungsfaktoren:

• 2 Leitungen → Faktor ~0,8
• 3 Leitungen → Faktor ~0,7
• 4–6 Leitungen → Faktor ~0,65

Im Steigschacht oder Kabelkanal liegen Leitungen praktisch immer im Häufungsbereich.

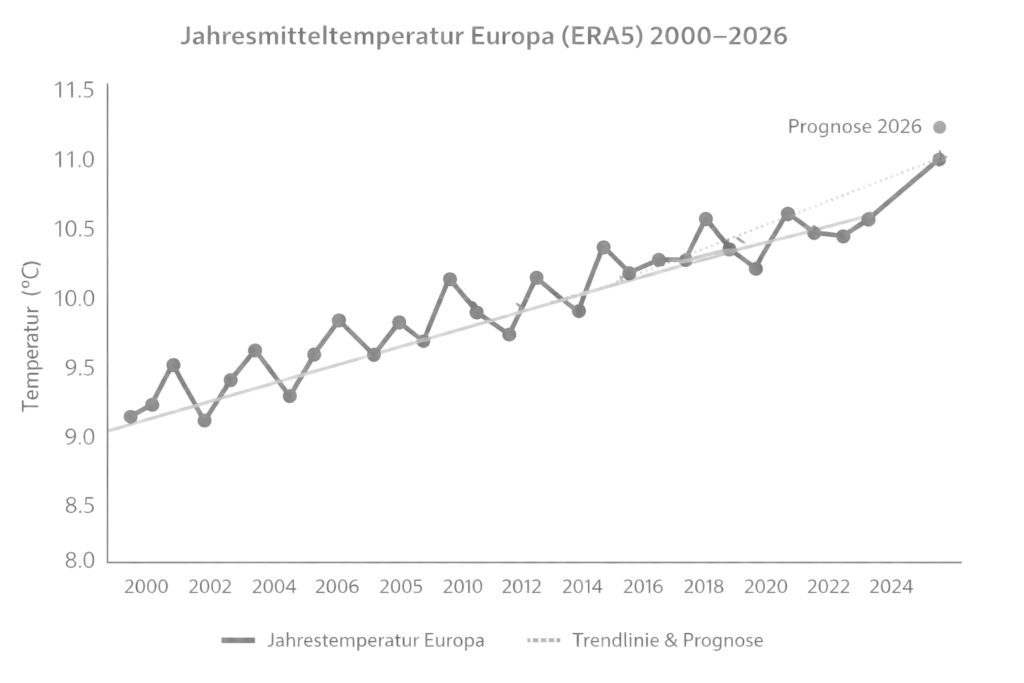

3. Umgebungstemperatur (Klimawandel-Effekt)

Normannahme: 20–25 °C. Realität heute: 32–36 °C in Wohnungen, Schächten und gedämmten Bereichen.

Das hat drei harte Folgen:

• Iz sinkt um 10–20 %
• der Leitungswiderstand steigt → Zs steigt
• die Reserve zur 1,45‑Grenze schrumpft

Eine Leitung, die bei 20 °C noch 25 A sicher trägt, kann bei 36 °C real nur noch 20–22 A sicher führen.

4. Netzspannung (schlechtester Fall)

Sinkt die Netzspannung (z. B. 230 V → 220 V → 215 V), sinkt der Kurzschlussstrom:

$$I_k=\frac{U_0}{Z_s}$$

Damit wird die zulässige Schleifenimpedanz strenger, genau dann, wenn die Leitung durch Hitze und Häufung ohnehin schon warm ist.

Das ist die gefährlichste Kombination:

• Zs steigt (durch Wärme)
• Zs‑Grenze sinkt (durch niedrige Spannung)

→ Abschaltbedingungen können plötzlich nicht mehr erfüllt werden.

Die Netzspannung ist kein stabiler Fixwert. Durch hohe PV‑Einspeisung steigt sie mittags oft auf 245–250 V, während sie am Abend durch Wärmepumpen, Klimageräte und Ladestationen auf 220 V oder darunter fallen kann. Genau diese Schwankungen sind längst Alltag in Wohngebieten.

Sinkt die Spannung, sinkt der Kurzschlussstrom – und damit verschlechtern sich die Abschaltbedingungen genau dann, wenn die Leitung durch Hitze und Häufung ohnehin schon thermisch vorbelastet ist. Eine Anlage, die bei 230 V noch sauber abschaltet, kann bei 220 V plötzlich nicht mehr normgerecht reagieren.

Kurz gesagt: PV‑Einspeisung und Abendlast erzeugen reale Spannungseinbrüche – und diese müssen in der Leitungsdimensionierung berücksichtigt werden.

Praxisbeispiel: Ladestation mit 6 mm² Zuleitung, 32 A

Wir betrachten eine typische Wallbox‑Zuleitung:

• 6 mm² Cu
• 32 A Absicherung
• Leitungslänge: 20 m
• Verlegeart: B2 (Rohr in Wand)
• Häufung: 3 belastete Leitungen
• Umgebung: 35 °C
• Netzspannung: 220 V (Abendlast)

Iz nach Tabelle (z.B.: B2):

$$I_{z,\text{tab}}\approx 41\text{ A}$$

Temperaturkorrektur (35 °C):

Faktor ≈ 0,94

$$I_{z,\text{temp}}=41\cdot \mathrm{0,94}=\mathrm{38,5}\text{ A}$$

Häufung (3 belastete Leitungen):

Faktor ≈ 0,70

$$I_{z,\text{gesamt}}=\mathrm{38,5}\cdot \mathrm{0,70}\approx 27\text{ A}$$

Vergleich mit Absicherung

Absicherung: 32 A

Ergebnis:

• Zulässiger Dauerstrom Iz ≈ 27 A
• Absicherung 32 A → Überlast im schlechtesten Fall
• 1,45‑Regel nicht erfüllt
• Kurzschlussabschaltung bei niedriger Netzspannung kritisch
• Thermische Reserve gering

Die Leitung funktioniert im besten Fall, aber nicht im schlechtesten Fall.

Sicherer, idealer Querschnitt

Für eine 32 A‑Wallbox unter realen Bedingungen:

• Sommerhitze
• Häufung
• Verlegeart B2
• 20 m Leitung
• Netzspannung 220 V

ist 10 mm² Cu der zukunftssichere, technisch saubere Querschnitt.

Warum?

• Iz selbst unter 35 °C + Häufung noch > 35–40 A
• 1,45‑Regel sicher erfüllt
• Zs auch bei niedriger Netzspannung stabil
• thermische Reserve groß
• Alterung geringer
• keine Grenzbereiche
• versicherungstechnisch unangreifbar
